墻壁式旋臂起重機技術參數
時間：2024-05-28來源：起重機廠家瀏覽次數：1
壁柱式旋臂吊介紹：
BX型墻壁式旋臂起重機（又稱：壁柱式懸臂起重機，壁柱式懸臂吊，壁柱式旋臂吊，墻壁吊，墻壁式懸臂起重機）由支架、旋臂裝置及環鏈電動葫蘆等組成。懸臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉?；剞D(zhuǎn)部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在懸臂軌道上，用于起吊重物。
壁柱式旋臂吊特點：
壁柱式懸臂起重機具有結構新穎、合理、簡單、操作使用方便、回轉靈活、自重輕、載荷移動靈活等優點，是節能高效的物料吊運裝備。
壁柱式旋臂吊應用：
該型懸臂吊可廣泛利用于廠礦、車間的生產線、裝配線及倉庫、碼頭等場合的重物吊運。

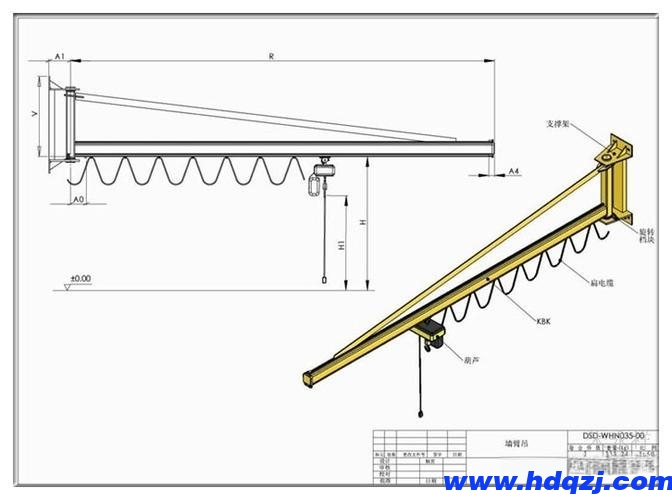

墻壁式旋臂起重機方案圖
墻壁式旋臂起重機參數表
| 產品型號 | BX0.125 | BX0.25 | BX0.5 | BX1 | BX2 | BX3 | |
| 額定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | |
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | |
| Z大回轉半徑L（m） | 3 4 5 6 | 3 4 5 6 | 3 4 5 6 | 3 4 5 6 | 3 4 5 6 | 3 4 5 6 | |
| Z大工作半徑R2（m） | L－200mm | ||||||
| Z小工作半徑R1(m) | 1 | 1 | 1 | 1 | 1 1.5 1.8 | ||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25 8/2 | 4/1 | 4 | |
| 水平運行速度（m/min） | 7，14，28 | ||||||
| 回轉速度（r/min） | 0.8 | ||||||
| 回轉角度（°） | 180 | ||||||
| 電機容量 | 回轉電機（kw） | 0.37 | 0.37 | 0.37 0.55 | 0.37 0.55 | 0.55 0.75 1.1 | 0.55 0.75 1.1 |
起升電機（kw） | 0.2/0.05 | 0.2/0.05 0.5/0.13 | 0.5/0.13 1.0/0.25 | 1.0/0.25 1.5/0.35 | 1.5/0.35 | 2.3 | |
運行電機（kw） | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | |
